高性價比改性工程塑料源頭生產(chǎn)廠家
產(chǎn)品中心
PRODUCTS

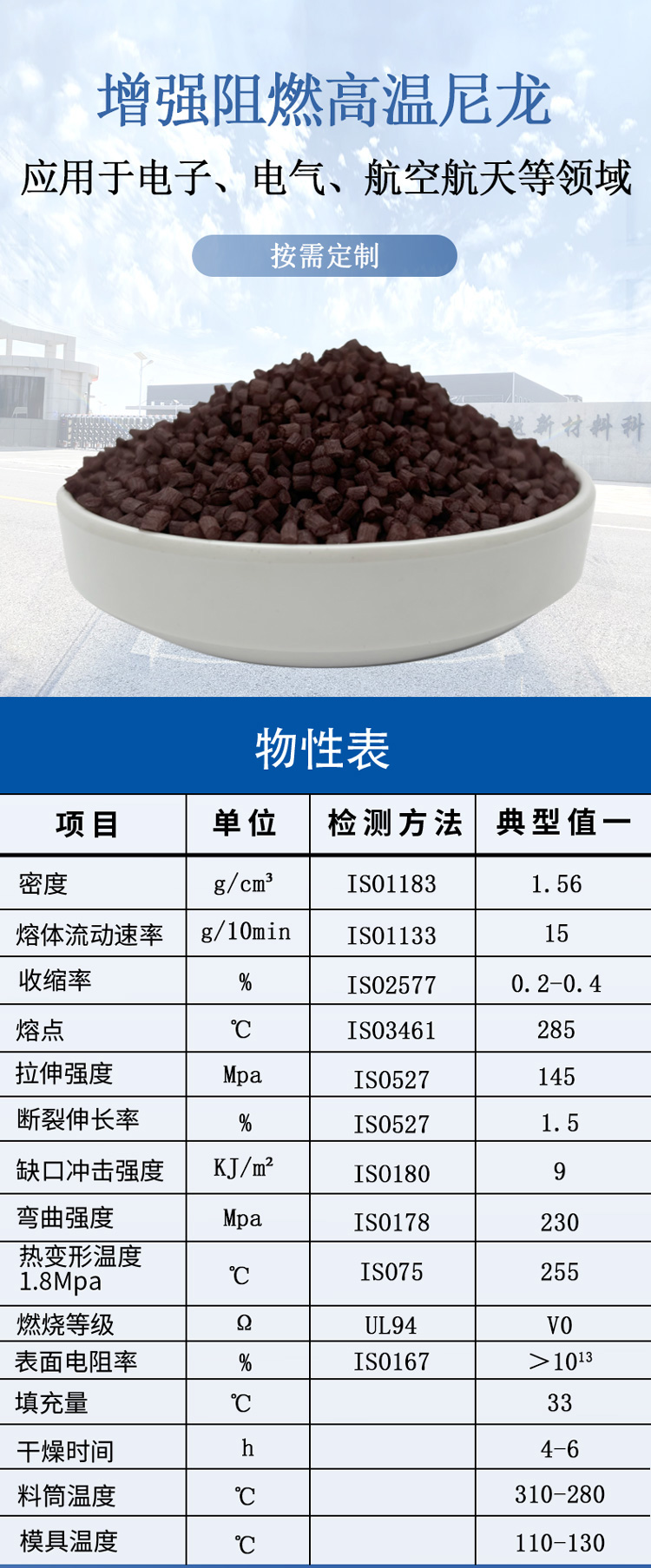

增強(qiáng)阻燃高溫尼龍
高溫尼龍材料通過添加玻璃纖維和其他纖維以及阻燃劑，賦予材料較高的機(jī)械強(qiáng)度和阻燃性能。廣泛應(yīng)用于電子、電氣、航空航天等領(lǐng)域。
耐高溫、耐腐蝕
較高的機(jī)械強(qiáng)度和尺寸穩(wěn)定性
良好的阻燃性能
產(chǎn)品介紹introduction
物性表
| 項目 | 單位 | 檢驗方法 | 典型值一 |
| 密度 | g/cm3 | ISO1183 | 1.56 |
| 熔體流動速率 | g/10min | ISO1133 | 15 |
| 收縮率 | % | ISO2577 | 0.2-0.4 |
| 熔點 | ℃ | ISO3461 | 285 |
| 拉伸強(qiáng)度 | Mpa | ISO527 | 145 |
| 斷裂伸長率 | % | ISO527 | 1.5 |
|
缺口沖擊強(qiáng)度
23℃
|
KJ/㎡ | ISO180 | 9 |
| 彎曲強(qiáng)度 | Mpa | ISO178 | 230 |
|
熱變形溫度
1.8Mpa
|
℃ | ISO75 | 255 |
| 燃燒等級 | － | UL94 | V0 |
| 表面電阻率 | Ω | ISO167 | ＞1013 |
| 填充量 | % | 33 | |
| 干燥溫度 | ℃ | 120-130 | |
| 干燥時間 | h | 4-6 | |
| 料筒溫度 | ℃ | 310-280 | |
| 模具溫度 | ℃ | 110-130 |
